Mangapa Pesawat bisa terbang ?

Mengapa Pesawat Udara Bisa Terbang?

Pesawat udara itu berat sekali lho, berton-ton. Lalu bagaimana pesawat udara bisa terbang? Para penemu pesawat, yang pertama kali menciptakan pesawat, diilhami oleh burung. Burung punya sayakkan seperti sayap burung. Kegunaan sayap pada pesawat adalah untuk membuat perbedaan ap, maka pesawat juga diberi sayap. Tapi, sayap pesawat bu badan pesawat. Kecepatan angin di atas badan pesawat lebih cepat daripada kecepatan angin di bkan berarti untuk dikepak-kepkecepatan angin di atas badan pesawat dan di bawahawah. Pada giliranya, ini akan memicu perbedaan tekanan udara di atas badan pesawat dan di bawah badan pesawat.

Tekanan udara di atas badan pesawat akan lebih kecil di bawah badan pesawat, sehingga si pesawat bisa mendongak ke atas. Selama penerbangan, ada empat gaya yang bekerja. Pertama, yaitu gaya angkat atau gaya ke atas. Kedua, gaya berat atau gaya ke bawah. Ketiga, gaya maju. Dan keempat, gaya ke belakang.

Gaya berat bekerja menarik benda kembali ke bumi. Contohnya, kalau kita lempar batu ke atas, makan akan jatuh lagi ke bawah. Sementara itu, gaya ke belakang, contohnya, kalau kita mengendarai sepeda, maka terasa ada hambatan dari depan. Nah, gaya angka dan gaya maju merupakan gaya kunci untuk penerbangan. Kedua gaya itu diperhitungkan untuk mengatasi gaya berat dan gaya ke belakang.

Gaya angkat dihasilkan oleh permukaan sayap yang dirancang agar tekanan udara di atas permukaan lebih kecil daripada di bagian bawah. Sedangkan gaya maju bekerja agar pesawat tetap berada di udara. Gaya maju ini menarik pesawat ke arah depan. Gaya maju ini diperoleh dari putaran baling-baling mesin atau dorongan mesin jet. Nah, jadi, gaya maju dan gaya angkat akan bekerja bersamaan untuk menarik pesawat ke arah depan dan meninggalkan darat.

Suatu pernyataan da Vinci yang begitu visioner adalah metode separasi. Sekitar 1500 tahun yang lalu da Vinci telah mengemukakan bahwa untuk bisa terbang cukuplah dilakukan dengan sayap tetap dan memberinya gaya dorong. Hal ini didasari dari hasil pengamatannya dari teknik burung untuk terbang. Menurutnya, sayap burung terdiri dari dua bagian yang memiliki fungsi masing-masing. Bagian pangkal sayap burung yang relatif tetap (fixed) berfungsi membangkitkan gaya angkat. Sedangkan bagian ujung sayap burung berfungsi untuk mengepak dan membangkitkan gaya dorong. Separasi gaya menjadi gaya angkat dan gaya dorong inilah yang sampai sekarang dipakai untuk menciptakan mesin terbang.

Lalu bagaimana pesawat udara dapat terbang? Adalah suatu yang salah jika kita berfikir bahwa mesin (engine) lah menyebabkan pesawat dapat terbang. Pada dasarnya, sayap lah yang memberi gaya angkat yang dibutuhkan untuk terbang, sedangkan engine hanya memberi gaya dorong (thrust) untuk bengerak maju. Jadi, kesimpulan mudahnya adalah bahwa pesawat udara (bukan pesawat antarikasa) dapat terbang karena memiliki sayap.

Pertanyaan selanjutnya, bagaimana gaya angkat (lift) dapat terbangkit di sayap? Secara mudah dapat dijelaskan bahwa gaya angkat terbangkitkan karena ada perbedaan tekanan di permukaan atas dan permukaan bawah sayap. Bentuk airfoil sayap diciptakan sedemikian rupa agar tercipta karakteristik aliran yang sesuai dengan keinginan. Singkatnya, gaya angkat akan ada jika tekanan dibawah permukaan sayap lebih tinggi dari tekanan diatas permukaan sayap. Perbedaan tekanan ini dapat terjadi karena perbedaan kecepatan aliran udara diatas dan dibawah permukaan sayap. Sesuai hukum Bernoulli semakin cepat kecepatan aliran maka tekanannya makin rendah. Besarnya gaya angkat yang dibangkitkan berbanding lurus dengan Luas permukaan sayap, kerapatan udara, kuadrat kecepatan, dan koefisien gaya angkat.

Jadi, untuk pesawat udara, engine berfungsi memberikan gaya dorong agar pesawat dapat bergerak maju. Akibat gerak maju pesawat maka terjadi gerakan relatif udara di permukaan sayap. Dengan bentuk geometri airfoil tertentu dan sudut serang sayap (angel of attack) tertentu maka akan menghasilkan suatu karakteristik aliran udara dipermukaan sayap yang kemudian akan menciptakan beda tekanan dipermukaan atas dan permukaan bawah sayap yang kemudian membangkitkan gaya angkat yang dibutuhkan untuk terbang.

Ada 4 gaya yang bekerja pada pesawat udara selama penerbangan yaitu Gaya angkat ( LIFT) atau gaya keatas, Gaya berat ( WEIGHT ) atau gaya kebawah, selanjutnya Gaya maju ( THRUST ) serta Gaya kebelakang ( DRAG ). Dua gaya berikut dapat mudah dipahami. Gaya berat ( WEIGHT ) bekerja menarik benda kembali ke bumi, sebagai contoh apabila kita melemparkan batu ke atas maka akan jatuh. Selanjutnya apabila kita mengendarai sepeda, maka terasa hambatan dari depan.

Perhatikan gambar berikut :

Sumber : Federasi Aerosport Indonesia Aeromodelling

Gaya lain yang bekerja pada pesawat selama diudara yaitu LIFT dan THRUST yang keduanya merupakan kunci untuk penerbangan. Gaya-gaya tersebut oleh para perancang pesawat diperhitungkan untuk mengatasi DRAG dan WEIGHT. Gaya angkat ( LIFT ) dihasilkan oleh permukaan sayap yang dirancang agar tekanan udara diatas permukaan lebih kecil dari bagiah bawah. Gaya-gaya lain yang bekerja untuk menjaga agar pesawat tetap berada di udara yaitu THRUST. Gaya ini menarik pesawat kearah depan, biasanya gaya ini diperoleh dari putaran baling-baling ( PROPELLER ) mesin atau dorongan mesin jet. Gaya maju ( THRUST ) dan gaya angkat ( LIFT ) akan bekerja bersamaan untuk menarik pesawat kearah depan dan meninggalkan darat.

Jenis Kabel Listrik

Jenis Kabel Listrik

Kabel listrik adalah salah satu media untuk menyalurkan arus listrik yang umumnya terbuat dari bahan isolator dan konduktor. Konduktor dapat terbuat dari logam tembaga, aluminiun, atau logam lain yang berfungsi sebagai media penghantar (conductor) energi listrik, sedangkan isolator berfungsi untuk melindungi kabel bersentuhan dengan kabel lain atau dengan manusia. Isolator dapat terbuat dari karet atau plastik, tergatung jenis kabel listrik dan pabrik pembuatnya.
Sesuai dengan hukum Fisika, apapun kabel listrik yang digunakan pasti akan terjadi drop tegangan pada kabel yang digunakan untuk menghantarkan arus listrik. Hal ini dikarenakan setiap kabel mempunyai tahanan dalam sesuai dengan sifat logam penghantar yang dipakai. Semakin besar tahanan dalam akibat bahan kabel yang dipakai atau karena semakin panjang kabel listrik yang digunakan, maka drop tegangan pada kabel tersebut akan semakin besar.

Saat ini ada beberapa jenis kabel listrik yang diproduksi perusahaan-perusahan sesuai dengan fungsinya. Jumlah, warna, dan isolator yang digunakan pun cukup beragam. Pemahaman dasar tentang jenis kabel listrik ini perlu dikuasai sebelum memperdalam pengetahuan di bidang listrik dan elektronika. Ini dimaksudkan agar ketika merancang instalasi perkabelan listrik atau membuat wiring rangkaian elektronika, kabel yang digunakan akan tepat guna. Tidak terlalu besar, tidak terlalu kecil, dan yang jelas sesuai dengan kebutuhan. Contoh sederhana, ketika sahabat memasang antena televisi, tentu kabel yang digunakan adalah kabel antena coaxial, jika menggunakan kabel listrik NYY atau NYAF, maka sinyal televisi tidak akan tertangkap dengan sempurna meskipun harga kabel tersebut jauh lebih mahal. Contoh lain, untuk menjalankan pompa listrik 220 Volt/500 Watt digunakan kabel listrik jenis NYY atau NGA karena jika menggunakan kabel LAN (UTP) atau kabel coaxial, kemungkinan akan terbakar karena terlalu panas.
Berikut adalah beberapa jenis kabel listrik yang sering digunakan:

Kabel Coaxial

Kabel Coaxial terbuat dari bahan konduktor yang terdiri dari spacer yang berfungsi sebagai insulator, penutup konduktor, dan lapisan akhir yang disebut jacket. Kabel coaxial umumnya digunakan pada antena atau pada peralatan elektronik yang membutuhkan transmisi data kecepatan tinggi seperti pada jaringan Local Area Network (LAN) dengan topologi jaringan BUS.
Kelebihan Kabel Coaxial:

1. Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon
2. Dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah
3. Dapat Mengurangi terjadinya interferensi dengan sistem lain karena menggunakan penutup isolator.

Kelemahan Kabel Coaxial:

1. Kurang baik jika digunakan untuk hubungan jarak jauh sehingga harus menggunakan repeater.
2. Mudah putus karena gangguan fisik seperti terinjak dan lain-lain.

Kabel NYY

Kabel NYY memiliki lapisan isolator PVC berwarna abu atau hitam yang terdiri dari 2 sampai 4 kabel di dalamanya. Kabel NYY dapat digunakan untuk instalasi bawah tanah karena mempunyai lapisan isolator yang lebih tebal, lebih kuat dari kabel NYM, dan tidak disukai tikus. Itu sebabnya harga kabel ini lebih mahal dari kabel NYM.

Kabel NYA

Kable NYA umumnya dipakai pada instalasi perumahan dengan daya menengah ke bawah karena harganya reltif murah. Kabel ini disebut juga kabel tunggal karena intinya hanya satu yang dilapisi isolator PVC.  Warna standar pada kabel ini adalah merah, hitam, biru, kuning, dan kuning-hijau. Kabel ini mudah sekali cacat dan mudah digigit tikut, oleh karena itu ketika melakukan instalasi perkabelan harus benar-benar diperhatikan cara penyambungan dan jarak antara kabel yang berbeda polaritas. Untuk tujuan keamaman biasanya petugas instalatir listrik memasang kabel NYA di dalam pipa untuk menghindari gisitan tikus dan gangguan fisik lain.

Kabel NYM

Kabel NYM memiliki lapisan isolator PVC dua lapis berwarna putih dan abu-abu yang terdiri dari 2 sampai 4 kabel di dalamnya. Dari segi keamanan kabel ini relatif lebih tahan luka/cacat dibanding kabel NYA dan harganya pun lebih mahal dari kabel NYA. Kabel ini dapat dipergunakan di lingkungan kering dan basa tetapi tidak dianjurkan untuk ditanam di dalam tanah.

Kabel NYAF

Kabel NYAF mempunyai isolator tebal dari bahan PVC. Kabel ini cukup lentur karena di dalamanya terdiri dari kabel serabut yang disusun per kelompok. Kabel NYAF digunakan untuk instalasi perangkat-perangkat elektronik dan listrik yang membutuhkan fleksibilitas tinggi. Contoh penggunaan kabel ini dapat dilihat pada panel kontrol telekomunikasi, rectifier, inverter, DCPDB, Sentral Telepon Digital, Battery, dan Panel Transmisi.

Kabel NYFGbY

Kabel NYFGbY adalah jenis kabel listrik yang sangat kuat karena dilapisi beberapa pelindung sekaligus yakni isolator PVC warna hitam dan logam di bagian dalam. Kabel ini cukup keras dan tidak lentur dan biasa dipakai untuk instalasi bawah tanah, di dalam ruangan, di dalam saluran-saluran, dan di tempat-tempat terbuka yang membutuhkan perlindungan ekstra.

Kabel ASCR

Kabel ACSR adalah jenis kabel listik yang di dalamnya menggunakan aluminium dengan inti baja sebagai penghantar. Kabel ini digunakan untuk saluran-saluran transmisi tegangan tinggi dengan jarang cukup jauh sampai mencapai ratusan meter.

Kabel AAAC

Kabel AAAC terbuat dari aluminium-magnesium-silicon campuran logam dengan daya hantar elektris yang tinggi dan mempunyai magnesium silicide untuk memberi sifat yang lebih baik. Kabel ini biasanya dibuat dari paduan aluminium 6201. AAAC mempunyai suatu anti karat dan mempunyai kekuatan yang baik sehingga daya hantarnya lebih baik.

Kabel BC

Kabel BC adalah jenis kabel listrik yang terbuat dari logam tembaga tanpa pelindung yang digunakan untuk grounding. Kabel BC tidak dianjurkan dipakai sebagai penghantar phase listrik karena dapat berbahaya jika terkena sentuhan atau terjadi hubung singkat.

Kabel LAN (UTP)

Kabel UTP (Unshielded Twisted Pair) adalah jenis kabel jaringan dengan bahan dasar tembaga yang tidak dilengkapi dengan pelindung internal. Kabel ini sering digunakan di dalam jaringan lokal (LAN/ Local Area Network). Kabel ini cukup fleksibel (lentur) dengan kinerja yang cukup baik, harganya pun cukup murah. Untuk melindungi gangguan fisik akibat ketegangan dan dari api, kabel ini dilindungi lapisan tipis pelindung di bagian luarnya.

Kabel Fiber Optic (FO)

Kabel Fiber Optic (Serat optik) adalah sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut untuk mentransmisikan sinyal cahaya dari satu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED (Light Emiting Diode). Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang terdapat di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.
Perkembangan teknologi serat optik saat ini, telah dapat menghasilkan pelemahan (attenuation) kurang dari 20 decibels (dB)/km. Dengan lebar jalur (bandwidth) yang besar sehingga kemampuan dalam mentransmisikan data menjadi lebih banyak dan lebih cepat dibandingan dengan penggunaan kabel konvensional. Dengan demikian serat optik sangat cocok digunakan terutama dalam aplikasi sistem telekomunikasi. Pada prinsipnya serat optik memantulkan dan membiaskan sejumlah cahaya yang merambat di dalamnya. Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas/kaca. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh serat optik. (Wikipedia)

Kabel Telepon

Kabel telpon adalah jenis kabel yang dirancang khusus untuk komunikasi telpon rumah, faximili, atau untuk sambungan antar komputer dan modem sebagai dial-up internet connection. Untuk menghubungkan kabel ini digunakan konektor khusus sesuai dengan jumlah kabel dan perangkat yang digunkanan.


sistem kontrol rangkaian DOL( DIRECT ONLINE)

Rangkaian DOL (Direct Online)

DOL Starter

Tahukah anda apa itu DOL (direct online)?
Seperti arti pada katanya, direct online adalah teknik yang memungkinkan kita untuk start/stop motor melalui suatu rangkaian kontrol. Pada aplikasi industri, anda akan menemukannya dengan istilah starter module pada Motor Control Center (MCC).

Bagaimana cara kerja Direct Online?
Cara kerja Sederhana pada rangkaian DOL dibagi atas dua rangkaian:

Rangkaian daya
Pada rangkaian daya anda akan menemukan komponen utama yang akan mengalirkan daya dari sumber ke beban yaitu motor. Mengalir atau tidaknya daya untuk motor ini diatur oleh rangkaian kontrol.

Rangkaian kontrol
Kontrol ini bekerja melalui sebuah device listrik yang disebut dengan kontaktor yang akan memutuskan/mengalirkan daya dari sumber ke motor melalui anak-anak kontaknya. Biasanya kontak yang digunakan adalah jenis normal terbuka atau Normally Open yang sering disingkat dengan NO).

GB.Rangkaian DOL (Direct Online)

Prinsip Kerja

Pada kondisi normal :
anak kontak kontaktor utama masih dalam kondisi normalnya yaitu terbuka (NO).

Pada kondisi start :
saat tombol START ditekan, rangkaian kontrol akan tertutup sehingga akan ada aliran arus ke belitan/koil kontaktor utama. Efek elektromagnetis akibat mengalirnya arus ke belitan tadi akan menarik anak-anak kontak sehingga berubah ke kondisi lawannya (terbuka menjadi tertutup dan tertutup menjadi terbuka).

Motor akan selalu mendapatkan aliran daya selama rangkaian daya/rangkaian kontrol tertutup (closed loop) yaitu apabila:

- Main breaker Q1 tidak dimatikan
– Tombol STOP (termasuk Emergency Stop jika ada) tidak ditekan
– Proteksi panas F2 berlebih akibat kelebihan arus tidak bekerja
– MCB F10 tidak terbuka

Rangkaian kontrol direct online adalah pilihan yang cocok untuk aplikasi yang hanya membutuhkan kendali hidup/mati sebuah motor listrik. Rangkaian start/stop umumnya digunakan pada sirkuit atau mesin yang berhubungan dengan induction motor sebagai penggeraknya, seperti mesin-mesin pompa, conveyor, roll dll. Arus starting motor dengan kontrol DOL sangat tinggi begitu pula torsi awal motor yang dibangkitkan.



Dari TLB untuk "Aviation Safety"

Fasilitas Bantu Pendaratan, adalah salah satu prasarana penunjang operasi bandara, dan dibagi menjadi dua kelompok peralatan, yaitu: Alat Bantu Pendaratan Instrumen/ILS (Instrument Landing System) dan Alat Bantu Pendaratan Visual/AFL (Airfield Lighting System).

A.     Instrument Landing System / ILS adalah alat bantu pendaratan instrumen (non visual) yang digunakan untuk membantu penerbang dalam melakukan prosedur pendekatan dan pendaratan pesawat di suatu bandara. Peralatan ILS terdiri atas 3 (tiga) subsistem:

1)        Localizer, yaitu pemancar yang memberikan sinyal pemandu azimuth, mengenai kelurusan pesawat terhadap garis tengah landasan pacu, beroperasi pada daerah frekuensi 108 MHz hingga 111,975 MHz

2)    Glide Slope, yaitu pemancar yang memberikan sinyal pemandu sudut luncur pendaratan, bekerja pada frekuensi UHF antara 328,6 MHz hingga 335,4 MHz.

3)  Marker Beacon, yaitu pemancar yang menginformasikan sisa jarak pesawat terhadap titik pendaratan. dioperasikan pada frekuensi 75 Hz. Marker Beacon terdiri dari 3 buah, yaitu: Outer Marker (OM) terletak 3,5- 6 nautical miles dari landasan pacu. Outer Marker dimodulasikan dengan sinyal 400 Hz. Middle Marker (MM) terletak 1050 ± 150 meter dari landasan pacu dan dimodulasikan dengan frekuensi 1300 Hz. Inner Marker (IM)  terletak 75-450 meter dari landasan pacu dan dimodulasikan dengan sinyal 3000 Hz.  Di Indonesia tidak di pasang IM mengingat ILS dioperasikan dengan kategori I.

Runway Visual Range (RVR) adalah suatu sistem/alat yang digunakan untuk memperoleh informasi meteorologi (cuaca) yaitu jarak tembus pandang (visibility) di sekitar runway.

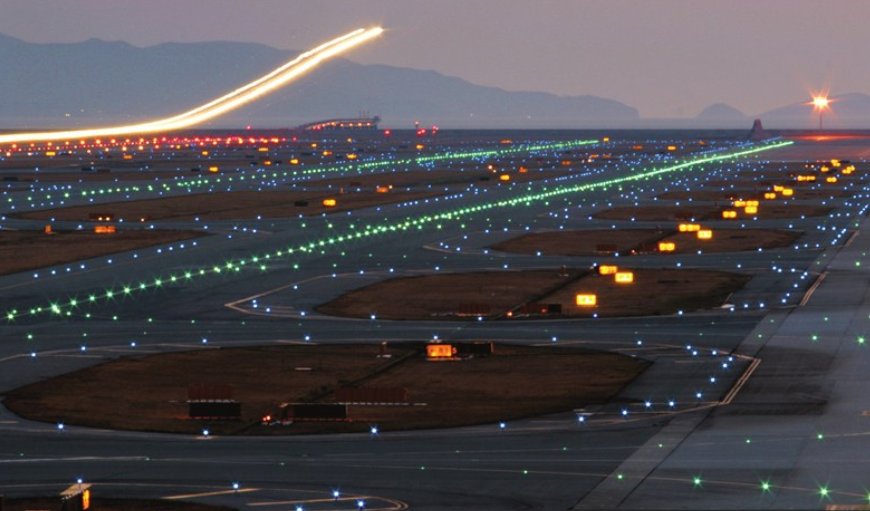

B.   Airfield Lighting System (AFL) adalah alat bantu pendaratan visual yang berfungsi membantu dan melayani pesawat terbang selama tinggal landas, mendarat dan melakukan taxi agar dapat bergerak secara efisien dan aman. Airfield Lighting System (AFL) meliputi peralatan-peralatan sebagai berikut:

1)      Runway edge light, yaitu rambu penerangan landasan pacu, terdiri dari lampu-lampu yang dipasang pada jarak tertentu di tepi kiri dan kanan landasan pacu untuk memberi tuntunan kepada penerbang pada pendaratan dan tinggal landas pesawat terbang disiang hari pada cuaca buruk, atau pada malam hari.

2)     Threshold light, yaitu rambu penerangan yang berfungsi sebagai penunjuk ambang batas landasan, dipasang pada batas ambang landasan pacu dengan jarak tertentu memancarkan cahaya hijau jika dilihat oleh penerbang pada arah pendaratan.

3)     Runway end light, yaitu rambu penerangan sebagai alat bantu untuk menunjukan batas akhir/ujung landasan, dipasang pada batas ambang landasan pacu dengan memancarkan cahaya merah apabila dilihat oleh penerbang yang akan tinggal landas.

4)     Taxiway light, yaitu rambu penerangan yang terdiri dari lampu-lampu memancarkan cahaya biru yang dipasang pada tepi kiri dan kanan taxiway pada jarak-jarak tertentu dan berfungsi memandu penerbang untuk mengemudikan pesawat terbangnya dari landasan pacu ke dan atau dari tempat parkir pesawat.

5)      Flood light, yaitu rambu penerangan untuk menerangi tempat parkir pesawat terbang diwaktu siang hari pada cuaca buruk atau malam hari pada saat ada pesawat terbang yang menginap atau parkir.

6)  Approach light, yaitu rambu penerangan untuk pendekatan yang dipasang pada perpanjangan landasan pacu berfungsi sebagai petunjuk kepada penerbang tentang posisi, arah pendaratan dan jarak terhadap ambang landasan pada saat pendaratan.

7)   PAPI (Precision Approach Path Indicator) dan VASIS (Visual Approach Slope Indicator System),  yaitu rambu penerangan yang memancarkan cahaya untuk memberi informasi kepada penerbangan mengenai sudut luncur yang benar, dan memandu penerbang melakukan pendekatan menuju titik pendaratan pada daerah touch down.

8)     Rotating Beacon, yaitu rambu penerangan petunjuk lokasi bandar udara, terdiri dari 2 (dua) sumber cahaya bertolak belakang yang dipasang pada as yang dapat berputar, sehingga dapat memancarkan cahaya berputar dengan warna hijau dan putih pada umumnya Rotating Beacon dipasang diatas tower.

9)   Turning area light, yaitu rambu penerangan untuk memberi tanda bahwa didaerah ini terdapat tempat pemutaran pesawat terbang.

10)  Apron Light, yaitu rambu penerangan yang terdiri dari lampu-lampu yang memancarkan cahaya merah yang dipasang di tepi Apron untuk memberi tanda batas pinggir Apron.

11) Sequence Flashing Light (SQFL), yaitu lampu penerangan berkedip berurutan pada arah pendekatan. SQFL dipasang pada Bar 1 s/d Bar 21 Approach Light System.

12)  Traffic Light, yaitu rambu penerangan berfungsi sebagai tanda untuk pengaturan kendaraan umum yang dikhawatrikan akan dapat menyebabkan gangguan terhadap pesawat terbang yang sedang mendarat.

13)  Obstruction Light, yaitu rambu penerangan berfungsi sebagai tanda untuk menunjukan ketinggian suatu bangunan yang dapat menyebabkan gangguan/rintangan pada penerbangan.

14)  Wind Cone,  yaitu rambu penerangan menunjukan arah angin bagi pendaratan atau lepas landas suatu pesawat terbang.
